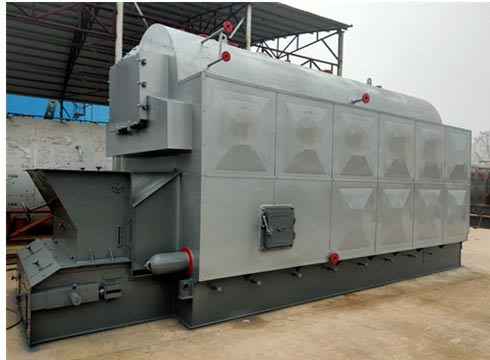

DZL系列生物质蒸汽锅炉

为贯彻执行TSG G0002-2010《锅炉节能技术监督管理规程》和TSG G0003-2010《工业锅炉能效测试与评价规则》两个节能技术规范，特设计DZL-T生物质颗粒型锅炉及DZH-M型生物质木材锅炉。

DZL-T型生物质锅炉是以生物质颗粒为燃料的新型**低碳环保锅炉，主要分为生物质蒸汽、生物质导热油炉及热水锅炉等。生物质颗粒燃料是利用秸轩、水稻秆，薪材、木屑花生壳、瓜子壳、玉米芯、甜菜粕树皮等所有废弃的农作物，经粉碎-混合-挤压-烘干等工艺．**后制成颗粒状燃料。它的原材料分布广泛，加工工艺**。生物质颗粒以绿色煤炭著称，是一种洁净能源。作为锅炉的燃料，它的燃烧时间长，强化燃烧炉膛温度高，而且经济实惠，同时对环境无**污染。属再生能源，燃烧过的灰渣是非常好的肥料可循环利用，可代替传统锅炉燃烧木材、煤、天然气等**产资源，是**节能的环保产品。

性能优势

生物质颗粒锅炉特点：

1.采用单锅筒纵置布置，结构紧凑，占地面积小，火焰充满度好。

2.炉膛采用弯曲的水冷壁管和锅筒及左右集箱的形式，能自由向上膨胀。

3.水冷壁均采用光管水冷壁，易于制造和加工。

4.锅筒内对流管采用滚制螺纹烟管提高工作介质的绕动增加换热。

5.外包装护板采用压制护板，外形美观。

6.采用高热阻材料作为绝热层，保温性能良好。

7.独特的双层二次风设计，改善了生物质燃料着火条件，采用了独立风室，达到了合理布风，使炉膛内形成一个有利于燃烧的空气动力场，使得燃烧温度高、燃烧效率高。


技术参数

DZL系列生物质颗粒热水锅炉参数
项目型号		额定热功率MW			取暖面积m2	供/回水温度℃		热效率%		额定压力Mpa		整机重量Kg		耗煤量kg/h		外形尺寸(m)
DZL0.7-85/60-T		0.7			6000	85/60 95/70		82		0-1.25		12500		170		5.0×1.9×2.9
DZL1.4-85/60-T		1.4			12000							17800		350		5.4×2.4×3.4
DZL2.8-85/60-T		2.8			24000							27800		690		6.0×2.5×3.4
DZL4.2-85/60-T		4.2			36000							32000		1020		7.1×2.6×3.5
DZL5.6-85/60-T		5.6			48000							41000		1380		8.7×3.2×4.0
DZL7.0-85/60-T		7.0			60000							56000		1826		9.5×3.2×4.5
DZL10.5-85/60-T		10.5			90000							85000		2580		11.5X3.5X4.8
DZL14-85/60-T		14			120000							118000		3460		12.3X3.8X4.8
DZL系列生物质颗粒蒸汽锅炉参数
项目	单位		技术参数
型号			DZL1-1.0-T	DZL2-1.25-T			DZL4-1.25-T		DZL6-1.25-T		DZL8-1.6-T		DZL10-1.6-T		DZL15-1.6-T		DZL20-1.6-T
外形尺寸	mm		5063×1960 ×2950	5400×2400 ×3480			6178×2950 ×3350		7128×3150 ×3500		8736×3200 ×4030		9736×3200 ×4530		11500×3500 ×4800		12300X3800 X4800
蒸发量	t/h		1	2			4		6		8		10		15		20
工作压力	MPa		1.0	1.25			1.25		1.25		1.6		1.6		1.6		1.6
蒸汽温度	℃		184	194			194		194		204		204		204		204
设计热效率	%		77.93	78.86			78.01		78.9		79.73		79.85		78.85		78.85
小时耗煤量	Kg/h		187.6	390			740		1133		1500		1800		2500		3460
锅炉受热面积	m2		49	83.58			121.5		304		321.25		351.25		395.6		468.45
炉排面积	m2		2.4	3.45			5.72		8.6		10.81		12.81		17.82		23.82
燃烧方式			层燃	层燃			层燃		层燃		层燃		层燃		层燃		层燃
使用煤种			生物质颗粒	生物质颗粒			生物质颗粒		生物质颗粒		生物质颗粒		生物质颗粒		生物质颗粒		生物质颗粒
锅炉重量	t		13	21			28		36		56		68		85		118
